Projets client #
Le module contient tous les projets client qui ne sont pas encore sous l’état de Devis.
flowchart TD PU["Projet Client"] -->|est copié| D["Devis"] D -->|se transforme| C["Commande"] C -.->|peut se copier| PU C -.->|peut se copier| D
Création d’un projet client #
Le client doit exister dans l’ERP. Sur la page Projets client => Tous les projets clients, cliquer sur le bouton Créer un projet client.
Remplir les informations demandées.
Edition d’un projet client #
Fichiers #
Il est possible d’ajouter n’importe quel type de fichier au projet via l’onglet Fichier. Il n’y a pas de limite technique de taille.
Dans le cas d’un fichier Gerber, un aperçu sera généré.
BOM Client #
Généralités #
Une BOM (Bill of Materials) client est une liste détaillée des composants, matériaux et quantités nécessaires pour soit fabriquer la ou les cartes, soit préparer des kits selon les spécifications du client.
La BOM peut contenir les types de lignes suivants :
- Assemblage
- Kit
- PCB
- Stencil
- Composants
La racine d’une BOM est forcément soit un Assemblage soit un Kit. La BOM peut être récursive, il peut donc y avoir un sous-assemblage (carte mère et carte fille)
Une ligne composant peut avoir plusieurs références qui seront considérées comme équivalents.
Import d’un fichier BOM #

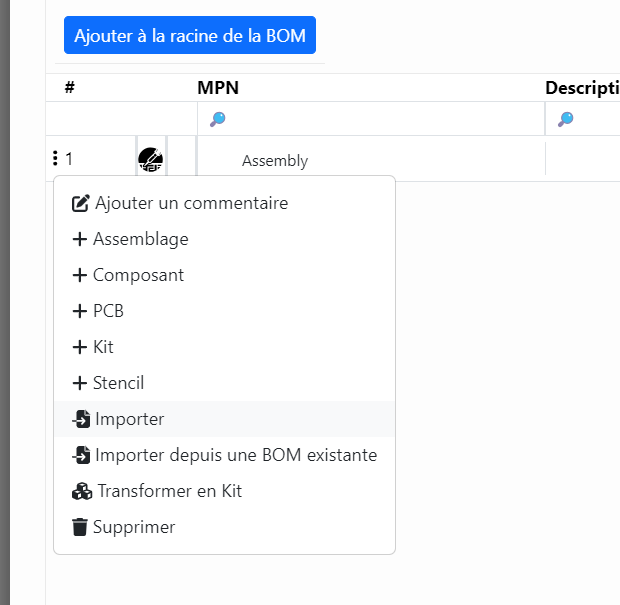

Il est possible d’importer un fichier Excel ou CSV contenant des lignes de BOM. Il est nécessaire qu’un Assemblage ou un Kit soit déjà présent. Il faut ensuite cliquer sur l’icône “trois points” en début de ligne :
Import de BOM
Charger le fichier CSV ou Excel. Cliquer sur Choix des colonnes et sélectionner le mapping en cliquant sur les entêtes de tableau.
Par défaut l’ERP considère qu’une ligne du fichier correspond à une ligne de BOM. Certains fichiers client peuvent présenter une ligne par repère. Dans ce cas, changer l’option en bas à droite de la fenêtre.
Import d’une BOM préexistant dans l’ERP #
Cliquer soit sur Ajouter à la racine de la BOM, soit sur l’icône “trois points” à gauche d’une ligne d’assemblage ou de kit, pour importer une BOM existante. Toutes les lignes seront copiées. Dans le cas d’un assemblage ou kit existant, l’import sera considéré comme une carte fille.
Référence de composant de BOM #
Les composants doivent avoir au moins une référence fabricant. Cliquer sur l’icône “trois points” à gauche de la ligne pour en ajouter.
Il est alors possible :
- d’ajouter une référence déjà connue dans le système (Fiche composant)
- ajouter une référence existante sur Nexar
- ajouter manuellement une référence via le bouton Nouvelle réf à droite
La liste de référence à droite de la fenêtre correspond à tous les équivalents de la ligne de BOM.

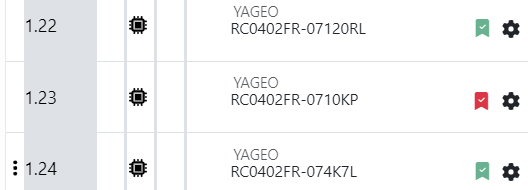

Toutes les références de composant doit être associées à une Fiche composant. Une icône sera rouge si elle est associée à une fiche composant, verte sinon. Cliquer sur l’icône permet de choisir ou de créer la fiche.
Une référence n''a pas de fiche
Le bouton Trouver les fiches en haut à droite de l’écran permet de trouver toutes les fiches en fonction du MPN. Vérifier après utilisation.
MountingCost (Edgeflex) #
Le class de montage (MountingCost) d’un composant doit être saisie pour que le calcul de main d’oeuvre associé soit effectué.
Repères de composant #
Dans la BOM, les repères sont séparés par des virgules. Il est possible de :
- définir s’il doit être monté (et donc acheté) ou non
- de saisir un commentaire spécifique en cliquant sur le bouton à droite des repères
